[Точка знаний] Как отрегулировать цепи вилочного погрузчика, если они слишком длинные и высота подъема не соответствует требованиям?

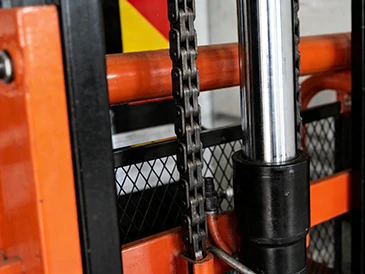

Регулировка цепей погрузчиков. Большинство вилочных погрузчиков в настоящее время оснащены двойными-цепными системами на своих мачтах, которые делятся на два типа: подъемные цепи пластинчатого типа и втулочные роликовые цепи. Конструкции следующие: Подъемная цепь листового типа: 1. Соединительный штифт; 2. Верхняя застежка; 3. Цепная пластина; 5. Вал штифта; 6. Нижняя застежка; Втулка роликовой цепи: 1. Цепь; 2. Шкив; 3. Регулировочный болт; 4. Пластина крепления цепи; 5. Крепежный болт; 6. Вилочная каретка; 7. Регулировочная гайка.

Если цепи вилочного погрузчика слишком длинные, высота подъема не будет соответствовать требованиям; Если цепи слишком короткие, это приведет к серьезной аварии, когда каретка вилки выскользнет из стального желоба мачты. Неравномерное натяжение двух цепей приведет к перегрузке и несбалансированной нагрузке на одну цепь, что приведет к нестабильному и негибкому движению вилочной каретки и внутренней мачты. Поэтому обе цепи необходимо отрегулировать. Методы регулировки следующие:

1. Припаркуйте погрузчик на относительно ровной площадке, удерживайте мачту вертикально, опустите вилы на землю, а поршень (плунжер) подъемного гидроцилиндра опустите в нижнюю мертвую точку.

2. Установите цепи, соедините один конец каждой цепи с кареткой вил и надежно зафиксируйте их.

3. Проложите цепи вокруг шкивов, другой конец соедините с фланцем блока гидроцилиндров подъема или перекладиной внешней мачты и отрегулируйте длину цепи с помощью шарнирных болтов.

4. На высоте 1000 мм над землей нажмите на цепь с усилием 49 Н; Расстояние перемещения цепи должно быть менее 20 мм. Отрегулируйте другую цепь, используя тот же метод.

5. Отрегулировав обе цепи, поднимите вилы и проверьте натяжение двух цепей.-их длина должна быть одинаковой.

Осмотр и техническое обслуживание: Сначала проверьте, одинакова ли длина двух цепей вилочного погрузчика. Если разница в длине превышает 5 мм, -отрегулируйте их заново. Цепи в аксессуарах для вилочных погрузчиков не должны иметь трещин и деформаций и должны вращаться гибко. Удлинение каждых 20 звеньев цепи не должно превышать 8 мм. Если трещины, деформация или удлинение превышают указанные пределы, цепи необходимо заменить. Износ пальцев цепи не должен превышать 5% от первоначального диаметра. При наличии чрезмерного износа, изгиба, усталостных трещин или сильной коррозии штифты следует заменить.
